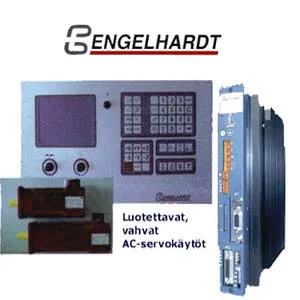

Engelhardt
Engelhardt-CNC-ohjaukset
Ohjaukset antavat paljon vähällä rahalla.
Ominaisuudet
Engelhardt CNC
- Nopea asentaa ja luotettava käytössä
- Grafiikkanäyttö ja simulointi
- Helppo käyttää ja ohjelmoida
- Mahdollisuus ohjelmoida omia työkiertoja esim. matemaattisten kaavojen avulla
- Soveltuu myös askelmoottorikäytöille
- Erinomainen myös polttoleikkauskoneen ohjauksena
- Myös aarporat ja jyrsimet, enintään 8 akselia

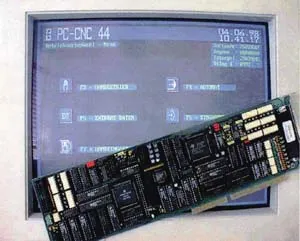

PCNC, PC88 -sarja
Joustava ratkaisu
- 1–8 akselin ohjaus servo- tai askelmoottoreille
- Edullinen ohjaus pienprosesseihin, esim. sekoituslaitoksiin, joissa tarvitaan useita servokäyttöjä
- Erinomainen myös useiden erilaisten lineaariakselien hallintaan ja ohjelmointiin CNC-ominaisuuksin
- Erilliset I/O-liitäntäkortit tarpeen mukaan
- Soveltuu käytettäväksi DOS-, Windows- ja Linux-käyttöjärjestelmien kanssa

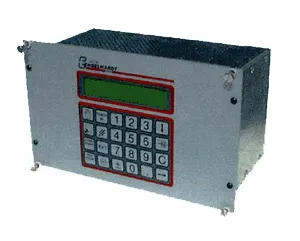

Mini POS -sarja
Helppo ja edullinen ratkaisu
- 1–8 akselin ohjaus servo- tai askelmoottoreille
- 6 + 6 digitaalilähtöä ja -tuloa vakiona, enintään 64
- Esim. pyöröpöytien tarkkaan paikoitukseen sekä erilaisten leikkureiden ja mittausjärjestelmien ohjaukseen
- 2 × 20 merkin LCD-näyttö, 19" räkkikehikko
- RS 232 -sarjaportti

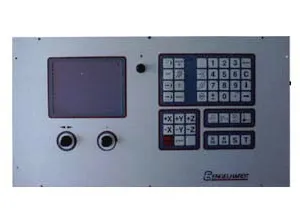

Kompaktiohjaukset
Edulliset kompaktiohjaukset sorveille, pora- ja jyrsinkoneille
- Helposti asennettava 19" kehikko ja selkeä 5" LCD-näyttö
- Sorviohjauksessa elektroninen käsipyörä ja C-akselin paikoitusnäyttö
- Lähes kaikkia laskentafunktioita voi hyödyntää ohjelmissa
- Omien konekohtaisten erikoistyökiertojen ohjelmointimahdollisuus
- 16 + 16 digitaalista tuloa ja lähtöä
- 3 akselin ohjaus vakiona, lisävarusteena myös karan ohjaus
- Kuvaruutugrafiikka ohjelmien simulointiin
- RS 232 -sarjaportti
- Nopea asentaa, tehokas työssä ja helppo käyttää
- Soveltuu erinomaisesti myös polttoleikkauskoneiden ohjaukseen
CNC-C88
Monipuolinen mutta edullinen
- 8 servo- tai askelmoottorin ohjaukseen
- Monipuoliset CNC:n M- ja G-funktiot
- Erillinen kauko-ohjain / käsipyörä
- Kuvaruutugrafiikka ohjelmien simulointiin
- 19" selkeä VGA-näyttö, saatavana myös kosketustoiminnoilla
- Varma ja luotettava kumppani tehokkaaseen työstöön
- RS 232 -sarjaportti
Servokäytöt
EBL-sarjan AC-servomoottorit
EBL-sarjan AC-servomoottorit ovat kestomagnetoituja, elektronisesti kommutoituja synkronimoottoreita sovelluksiin, joissa vaaditaan suurta dynamiikkaa ja paikoitustarkkuutta. Kuusinapaisten moottorien roottorin kehälle on sijoitettu neodyymikestomagneetit.
Staattorissa on kolmivaiheinen tähtikytketty käämitys. Sen sähköinen kommutointi, virransäätö (sinimuotoiset virrat) ja valvonta toteutetaan resolverin ja nopean transistorivaihtosuuntaajan avulla. Moottorijärjestelmää on saatavana 0,2–32 Nm:n pysähdysmomentein, kotelointiluokka IP54 (lisävarusteena IP65) ja nimelliskierrosnopeudet 3000–4500 1/min.
Resolveri on mittausjärjestelmä, joka mittaa jatkuvasti moottorin roottorin kulma-asemaa. Fysikaalisesti se on pyörivän sähkökoneen ja muuntajan yhdistelmä. Se antaa moottorin säädölle kolme tärkeää tietoa: käämivaiheiden virran asetusarvon sinipainotuksen, pyörimisnopeuden oloarvon sekä paikoitusohjauksen oloarvon enkooderisimuloinnin kautta.
Jokaiseen moottoriin on saatavana pitojarru. Jarrut toimivat kestomagneeteilla, joiden voima vapautetaan ulkoisella 24 V DC:n jännitteellä. Servomoottorien standardoidun liitännän ansiosta niihin voi asentaa eri valmistajien alennusvaihteita.
Servokäytöt
BHL-sarjan AC-servovahvistimet
BHL-sarjan AC-servovahvistimia on saatavana viidessä teholuokassa: vaihevirrat 5–30 A, välipiirijännite 310 V ja liitäntä 230 V AC.
Kotelo on tukevaa metallilevyä, ja se sisältää kaikissa teholuokissa tarvittavan virtalähteen. Jarrukatkoja on integroitu koteloon versiossa 05/12; koosta BHL 08/20 alkaen se liitetään ulkoisesti. Yksivaiheinen verkkoliitäntä on mahdollinen.
Resolveriversiossa enkooderisimulointi 1024 pulssia/kierros on vakiona, ja vaihtoehtoja, kuten 1250 pulssia/kierros, on saatavana. Pulssinleveysmoduloitu servovahvistin, jossa on kolmivaiheinen pääteaste, soveltuu erinomaisesti harjattomien, resolverilla varustettujen servomoottorien ohjaukseen. Signaali- ja logiikkamaa on erotettu toisistaan.
Tekniset tiedot
BHL-RR-servovahvistimet
| Tyyppi (I nim / I max) | Korkeus | Leveys | Syvyys |
|---|---|---|---|
| BHL-RR 05/12 | 270 mm | 53 mm | 230 mm |
| BHL-RR 08/20 | 270 mm | 63 mm | 230 mm |
| BHL-RR 12/30 | 270 mm | 63 mm | 230 mm |
| BHL-RR 20/50 | 270 mm | 63 mm | 230 mm |
| BHL-RR 30/60 | 270 mm | 63 mm | 230 mm |
Ota meihin yhteyttä!
Soita tai lähetä sähköpostia, niin keskustellaan koneidesi ohjauksista, saneerauksista ja huollosta.
