BWO Elektronik
BWO-CNC-ohjaukset
Vaativia, yksilöllisiä ohjauksia – aina vain niin isoja kuin on tarpeellista.
Edut
BWO-ohjaukset
- Ovat aina vain niin isoja kuin on tarpeellista
- Voidaan laajentaa tarpeen mukaan
- Laajennukset myös väyläratkaisujen avulla
- Mahdollisuus etädiagnostiikkaan
- Modulaarirakenne
- Asiakaskeskeiset ratkaisut
- Kestäviä
- Taloudellisia
Modulaarinen järjestelmä
Vaativia, yksilöllisiä ohjauksia
BWO on erikoistunut edistyksellisten, yksilöllisten ohjausten rakentamiseen. Riippumatta siitä, valmistatteko työstökoneita, antropomorfisia robotteja, kuljetusjärjestelmiä vai tuotantolinjoja, BWO:lta saatte aina ohjauksia, jotka täyttävät yksilölliset vaatimuksenne. Siksi ne soveltuvat erinomaisesti myös vanhojen koneiden saneerauksiin.
BWO tekee lähes kaikki mahdolliset ohjaustehtävät yhdellä modulaarisella järjestelmällä (tuoteperheellä). Siksi ohjaukset ovat aina vain niin isoja ja yksilöllisiä kuin kone tai prosessi vaatii.
Voitte valita seuraavista vaihtoehdoista:
- 4 kehikkoa: 1, 2, 4 tai 8 korttipaikkaa
- 4 teholähdettä: 4 A, 8 A, 16 A tai 24 A / 5 V
- 3 CPU-moduulia: 32 tai 64 bittiä
- 7 akselimoduulia
- 7 I/O-korttimoduulia
- 4 tietoliikennemoduulia
- 3 ohjauspaneelia
CPU-moduulit
CPU-moduulien toiminnot
- automaattinen G1/G2/G3-valinta (G123)
- tangentiaalinen akselitoiminto
- koordinaatiston kääntö keskipisteen suhteen (napakoordinaatisto)
- robottimuunnos / työkalu- ja työkappalekoordinaatit
- työkalujen säde- ja pituuskorjaukset
- koordinaattien kääntö ja peilaus
- akselin peilaus ja vaihto
- nollapiste, nollapisteen siirto
- mittaus- ja työkierrot
- vakioleikkausnopeus
- elektroninen käsipyörä
- syöttö-, kulma-, säde- ja muotodynamiikka
- uudelleenajo keskeytyksen jälkeen
Jos haluatte lisätoimintoja, täydennämme ohjausta modulaarisesti tarpeen mukaan. Järjestelmän helppo laajennettavuus varmistaa, että koneet ja tuotantoprosessi pysyvät teknologisesti ja toiminnallisesti ajan tasalla. BWO-ohjausten yhteensopivuus takaa parhaan hyödyn vuosien ajan.
Tekniset tiedot
CPU-valinta
| CNCE 32 bit | CNC 32 bit | CNC 64 bit | |
|---|---|---|---|
| Merkkimuisti | 60 kB | 60 kB | 60 kB |
| NC-muisti | 1,5 MB | 1,5 MB | 3 MB |
| Parametrit | 30 000 | 30 000 | 60 000 |
| Kanavia | 2 | 4 | 8 |
| Akseleita | 8 | 16 | 32 |
| Lineaarinen interpolointi | 4 | 16 | 32 |
| Ympyräinterpolointi | 2+1 | 3+13 | 3+29 |
| Ruuvi-interpolointi | – | 2+14 | 2+30 |
| Spline-interpolointi | – | * | * |
| Polynomi-interpolointi | – | * | * |
Moduulit
Akselimoduulit
…myös erikoissovelluksiin.
AAZ 1 / AAZ 2 / AAZ 4
Passiiviset analogiamoduulit yhdelle, kahdelle tai neljälle analogisesti ohjatulle akselille, inkrementaalinen mittausjärjestelmä.
AZA 2 / AZA 4
Passiiviset akselimoduulit kahdelle tai neljälle analogisesti ohjatulle akselille, absoluuttinen mittausjärjestelmä.
ASM 3
Passiivinen akselimoduuli kolmelle askelmoottorille.
SERC
Passiivinen akselimoduuli kahdeksalle digitaalisesti ohjatulle käytölle, SERCOS-LWL-liitäntä.
DSI 4
Passiivinen akselimoduuli neljälle digitaalisesti ohjatulle käytölle (Bosch Servodyn-D).
Moduulit
Digitaaliset, analogiset ja I/O-moduulit
| Moduuli | Kuvaus |
|---|---|
| EK-tulomoduuli | 32 tuloa / 24 V |
| AEK-lähtö-/tulomoduuli | 16 tuloa ja 16 lähtöä / 24 V (0,5 A) |
| AK-lähtömoduuli | 32 lähtöä (0,5 A) / 24 V |
| AK 2 -lähtömoduuli | 16 lähtöä (2 A) |
| AKR-lähtömoduuli | 16 relelähtöä |
| DAW 2 / DAW 4 | 2 / 4 analogista lähtöä ±10 V |
| ADW 4 | 4 analogista tuloa ±10 V |
Ohjauspaneelit

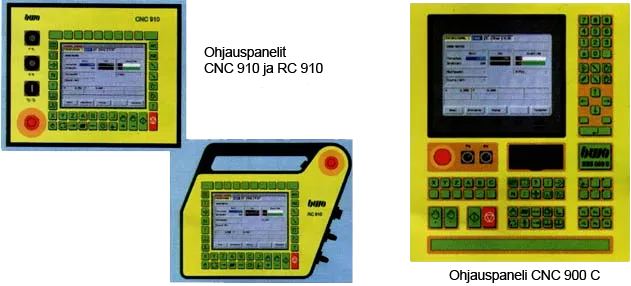

CNC 910 ja RC 910
CNC 910 on tarkoitettu kaappiasennuksiin: 260 mm leveä ja 210 mm korkea.
RC 910 on tarkoitettu liikkuvalle yksikölle, esim. robotille, valinnaisesti paikannussauvalla tai käsipyörällä: 310 mm leveä ja 240 mm korkea.
- Kosketusnäyttö 1024 × 1024
- Staattinen RAM 512 kB
- Dynaaminen RAM 16 MB
- Flash-levy 8 MB
- LCD-näyttö 640 × 480, 6,5", 256 / 4096 väriä
- 42 toimintonäppäintä, joista 10 vapaasti käytettävissä
- SPS-näppäimiä vastaava indikointi LCD-näyttökuvassa
Etädiagnostiikka
Pika-apua etäyhteydellä

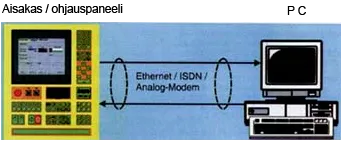

Etädiagnoosi toimii ohjauspaneelin ja PC:n välillä. Tiedot voidaan siirtää valinnaisesti ISDN:llä, analogiamodeemilla tai Ethernet-verkon kautta. Myös kuvan- ja äänensiirto on mahdollista.
Etädiagnoosilla voidaan antaa pika-apua: huoltokustannukset laskevat ja seisonta-ajat vähenevät.
Kuvia
BWO-moduuleja
Ota meihin yhteyttä!
Soita tai lähetä sähköpostia, niin keskustellaan koneidesi ohjauksista, saneerauksista ja huollosta.
