EAE Electronics

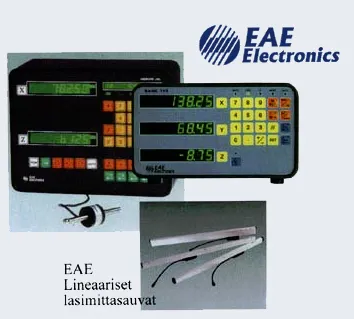

Digitaaliset näyttölaitteet ja mitta-anturit
Näyttölaitteet ja lineaariset mittasauvat jyrsimiin, aarporiin, porakoneisiin ja sorveihin.
Ominaisuudet
EAE-näyttölaitteet
- 1–4 akselin näyttö
- Muistinvarmennus
- Työkalukorjausmuistipaikkoja 9 tai 99
- Monipuoliset, helppokäyttöiset toiminnot
- Sarjaliikennemahdollisuus ja kosketusanturiliityntä
- Paikoitusmahdollisuus erillisen relekortin avulla
- Mittasauva, resoluutio 0,005 mm / 0,001 mm, TTL, 5 V
- Magneettinauha, resoluutio 0,01 / 0,005 / 0,0025, TTL, 5 V
Basic DRO
Basic 110, 210 ja 310
Erityyppisille työstökoneille, enintään kolme akselia. Perustoimintojen lisäksi Basic DRO -sarja sisältää seuraavat toiminnot:
10 erilaista koordinaattipistettä
Basic-sarjalla voi mitata työkappaleesta 10 erilaista koordinaattipistettä. Näille 10 toisistaan riippumattomalle nollapisteelle voi käyttää suhteellisia tai absoluuttisia mittoja. Ominaisuuden ansiosta monimuotoinen, toistuva työ on helppo tehdä, ja laskutoimitukset sekä niihin liittyvät virhemahdollisuudet vähenevät.
Keskiviivan määrittäminen
Toiminto puolittaa näytetyn arvon, jolloin työkappaleen keskilinja on helppo määrittää. SET-painiketta painetaan kappaleen molemmilla äärilaidoilla. Kun näyttö osoittaa nollaa, keskikohta on saavutettu. Symmetristä työkalua käytettäessä työkalun säteen kompensointia ei tarvita.
Basic DRO sorveille
Basic 210 L ja 310 L
Sorvisarja sisältää seuraavat lisäominaisuudet:
Z1-akseliliike
Z- ja Z1-akselien liikkeiden summaustoimintoa on parannettu 310 L -mallissa. Kun työkalun tuki on käännetty kulmaan X- ja Z-akseleihin nähden, Z1-akseliliike voidaan summata sekä X- että Z-akselille. Kun kulma on 0, Z-akselin näytöllä voidaan näyttää Z- ja Z1-akselien summa. Kartioiden koneistuksessa säästetään aikaa kolmen akselin toiminnolla.
Suora halkaisijanäyttö
Yhdellä näppäimen painalluksella X-akselin näyttö näyttää säteen tai halkaisijan. Osien koneistus halkaisijamittaa käyttäen on helppoa.
Työkalun asemointimuisti
Basic 310 L- ja 210 L -malleihin voi tallentaa eri pituus- ja muototyökalujen koordinaatit ja hakea työkalunvaihdossa muistista vastaavat asemointikoordinaatit.
Tekniset tiedot
EAE-digitaaliset näyttölaitteet 110 / 210 / 310 / 210 L / 310 L
| Ominaisuus | Arvo |
|---|---|
| Syöttöjännite | 220 V AC (+10 % / −15 %), muutettavissa 110 V:ksi |
| Taajuus | 48–62 Hz |
| Tehon tarve | 25 VA |
| Anturin tehonsyöttö | 5 V DC, 100 mA |
| Anturin sisääntulo | Avoin kollektori TTL, kaksivaiheinen pulssi (A–B) ja referenssipulssi (Ri) |
| Erotuskyky | 1, 2, 5, 10 µm (0,00005 / 0,0001 / 0,0002 / 0,0005"), 0,001 astetta / 00,00,04 kulmasekuntia |
| Mittausnopeus | 100 kHz |
| Näyttö | 8-numeroinen, 15 mm:n 7-segmenttinen LED-näyttö |
| Korjauskerroin | 0 – ±999 999 µm/m |
| Muisti | 256 tavun EEPROM |
| Akku | CR 1/3 N litium |
| Kotelo | Alumiinikotelo, elektrostaattisesti maalattu |
| Etupaneeli | Tiivis kalvonäppäimistö |
| Suojausluokka | Etupaneeli IP65, kotelo IP62 |
| Käyttölämpötila | 0–45 °C |
| Varastointilämpötila | −20 – +75 °C |
| Ympäristön kosteus | 20–80 % |
| Paino | 3250 g |
Mikronel-sarja
Mikronel 320 / 220 jyrsinkoneisiin
Jyrsin-, avarrus- ja koordinaattiporauskoneisiin sekä vastaaviin työstökoneisiin. Mikronel-sarjan yleisten ominaisuuksien lisäksi jyrsinkonemallissa on seuraavat ominaisuudet:
10 eri koordinaattipistettä
Mikronel 320- ja 220-näyttölaitteissa on 10 toisistaan riippumatonta koordinaattipistettä. Jokaisen suhteen voi tehdä inkrementaalisia ja absoluuttisia mittauksia, joten toistuvia monimutkaisia kuvioita on helppo koneistaa. Ominaisuus myös vähentää tarvittavia laskutoimituksia ja niihin liittyvää virheiden mahdollisuutta.
Muistiin voi tallentaa 10 eri terän halkaisijaa. Kun työkalun halkaisija, numero ja lastuamissuunta ovat muistissa, työkalun säde lisätään tai vähennetään koordinaateista automaattisesti. Tarkka koneistus suoraan työkappaleen piirustuksesta on helppoa.
Kolmiulotteinen laadunvalvonta (lisävaruste)
Kosketusantureiden avulla Mikronel 320 ja 220 mittaavat etäisyyksiä kolmessa ulottuvuudessa, joten työstettävän kappaleen alustavan laadunvalvonnan voi tehdä koneessa. Kosketusanturitoiminnoilla määritetyn koordinaatin voi tallentaa muistiin ja näyttää toisen koordinaatin eron siihen dX- ja dY-eroina. Erityisesti suurissa avarruskoneissa jälkimittauksen ja kolmiulotteisen laadunvalvonnan hankaluudet voidaan näin välttää.
Lisäohjelmointityökalut (lisävaruste)
Perusohjelmointiominaisuuksien lisäksi Mikronel 320- ja 220-sarjaan voi saada valmiita ohjelmamoduuleja. Esimerkiksi ohjelmavaiheiden väliin voi lisätä moduulin, joka laskee ympyrälle sijoittuvan reikäsarjan keskipisteiden koordinaatit. TP-sarjan kosketusanturilla löydät työkappaleen reunan, keskipisteen, pituuden ja kulman.
Mikronel-sarja
Mikronel 320 L / 220 L sorveihin
Mikronel-sarjan yleisten ominaisuuksien lisäksi sorvimallissa on seuraavat ominaisuudet:
Z1-akselin näyttö
Mikronel 320 L:llä ristisupportin liikkeet voi mitata erillisellä näytöllä. Kartiomaisten osien koneistus on näin helppoa ja Z-akselista riippumatonta.
Z1-akselin liikkeen projektiot
Perinteistä Z- ja Z1-akselin koordinaattien summaustoimintoa on Mikronel 320 L:ssä kehitetty monipuolisemmaksi. Kun ristisupportti on käännetty kulmaan X- ja Z-akseleihin nähden, Z1-akselin liikkeen vektorikomponentit voidaan summata sekä X- että Z-akselille. Kun kulma on nolla, Z-akselin näyttö voi näyttää Z:n ja Z1:n summan. Toiminnon voi kytkeä päälle ja pois omalla näppäimellään.
Ominaisuuden ansiosta X- ja Z-akseleilla voi koneistaa ilman, että ristisupporttia tarvitsee ensin suunnata. Kartiomaisten osien koneistuksessa säästetään lisäksi aikaa, kun kolmella akselilla voi työskennellä samanaikaisesti.
10 työkalukorjausmuistia
Mikronel 320 L:ssä ja 220 L:ssä on muisti 10 eri työkalukorjaukselle. Eripituisten ja -muotoisten työkalujen kärkien koordinaatit voi syöttää muistiin ja hakea työkalunvaihdossa. Työkalumuistille on varattu viisi toimintonäppäintä (A–E), ja muistin arvot haetaan kahtena viiden ryhmänä yhdellä näppäimellä. Tämä säästää aikaa ja helpottaa työtä sarjatuotannossa.
Suora halkaisijanäyttö
Yhdellä näppäimen painalluksella X-akselin näytön voi asettaa näyttämään säteen tai halkaisijan.
Mitta-anturit
Lineaarinen lasimittasauva
Korkea lineaarinen mittatarkkuus digitaalisille näyttölaitteille ja CNC-sovelluksiin.
- Kalibrointivapaa
- Korkea erottelukyky ja tarkkuus
- Vahva ja vakaa rakenne
- Pitkäikäinen
- Mittapituus enintään 3200 mm
- Helppo asentaa
- Itseoikaiseva lukupää (LM200–LM210)
- Offset-koodattu referenssipulssi (LM200–LM210)
- Hyvä lineaarinen vakaus
Käyttökohteet: antaa tarkat mitat koneen välyksistä huolimatta. Lineaariseen vakauteen, mittaukseen ja säätöön, paikoitusmittaukseen ja halkaisijamittaukseen sekä kaikkeen lineaariseen mittaukseen, jossa tarvitaan korkeaa toistuvuutta ja mittatarkkuutta.
Tekniset tiedot
Lasimittasauvat LM200, LM210 ja LM100
| Ominaisuus | LM200 / LM210 | LM100 |
|---|---|---|
| Läpileikkaus | 21 × 53 mm (LM200), 23 × 53 mm (LM210) | 30 × 81,75 mm |
| Mittapituudet | 120 / 170 / 220 / 270 / 320 / 370 / 420 / 470 / 520 / 570 / 620 / 670 / 720 / 770 / 820 / 870 / 920 / 970 / 1020 / 1140 / 1240 / 1340 / 1440 / 1540 / 1640 / 1740 / 1840 / 1940 / 2040 / 2140 / 2240 / 2340 mm | 2440 / 2640 / 2840 / 3040 / 3140 mm |
| Referenssipulssi | normaalisti 40 mm välein | normaalisti 50 mm välein |
| Tarkkuusluokka | ±5 µm/m | ±10 µm/m |
| Erottelukyky | 1 µm tai 5 µm | 1 µm tai 5 µm |
| Pulssien jaksotus | 10/10 µm | 20/20 µm |
| Paino | 0,8 kg + 0,8 kg/m | 1,0 kg + 1,9 kg/m (sis. kaapelin) |
| Ulostulot | A, B, R, TTL 5 V avoin kollektori | A, B, R, TTL 5 V avoin kollektori |
| Suurin ulostulotaajuus | 100 kHz | 100 kHz |
| Tehon tarve | 5 V DC, 70 mA | 5 V DC, 70 mA |
| Suurin nopeus | 1 m/s | 1 m/s |
| Suurin kiihtyvyys | 30 m/s² | 30 m/s² |
| Käyttölämpötila | 0–50 °C | 0–50 °C |
| Ilmankosteus | enintään 80 % | enintään 80 % |
| Iskunkestävyys | 100 m/s² (11 ms) | 100 m/s² (11 ms) |
| Suojausluokka | IP 53 | IP 53 |
| Kaapelin suojaus | Polyuretaanipäällysteinen terässpiraalivaippa | Polyuretaanipäällysteinen terässpiraalivaippa |
| Kaapelin pituus | vakiona 3 m (yli 50 m erikoistilauksena) | vakiona 3 m (yli 50 m erikoistilauksena) |
| Liitin | kierrettävä 8-napainen naarasliitin | kierrettävä 8-napainen naarasliitin |
| Korroosiosuojaus | Alumiini- ja kromipinta | Alumiini- ja kromipinta |
